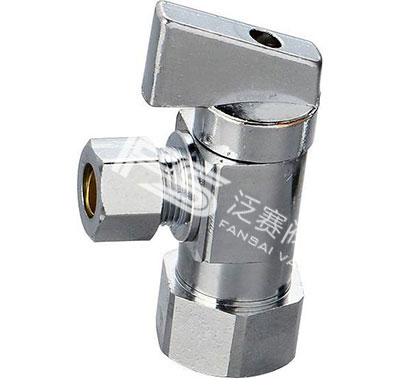

FIP X O.D Q-TURN ANGLE VALVE
ITEM:FS-E001/002/003/018 |
FIP X O.D. Angle Valve(Quanter-turn) |
Forged Body |
Maximum working pressure:125PSI |
Temperature range:-10℃ to 95℃ |
Threaded Comply With ANSI B1.20.1 |
Meets MSS SP-110 Specification |
Note:Chrome Plating |
DIMENSIONS |
Item No. |
Size |
A(mm) |
B(mm) |
C(mm) |
Inner |
Ctn |
FS-E001 |
1/2F*1/4OD |
27.5 |
33.5 |
36.5 |
12 |
144 |
FS-E002 |
3/8F*3/8OD |
|
|
|
12 |
144 |
FS-E003 |
1/2F*3/8OD |
28.5 |
33.5 |
36.5 |
12 |
144 |
FS-E018 |
1/2F*1/4OD |
|
|
|
12 |
144 |
MATERIAL LIST |
 |
PART |
SPECIFICATION |
Handle |
Zinc Alloy or ABS with Chrome Plating |
Handle Screw |
Steel |
Stem |
Brass(ASTM B432-1991-C46500) |
O-ring |
NBR |
Seats |
Teflon®(PTFE) |
Ball |
Brass(ASTM B432-1991-C46500) |
Body |
Brass(ASTM B432-1991-C46500) |
Sleeve |
C46500 |
Nut |
ASTM B432-1991-C46500 With Chrome Plating |
